Unit
No. |

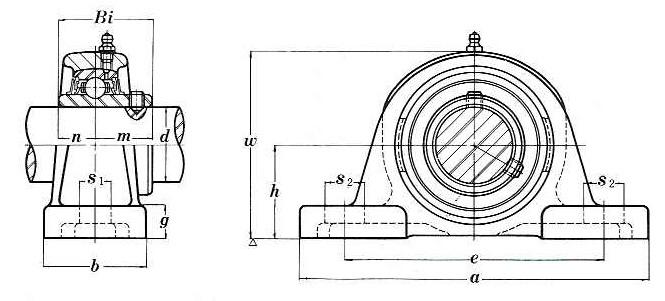

Shaft Dia. | Dimensions (mm) | Bolt
Used |
Bearing
No. |
Housing
No. |
Weight
(kg) |
||||||||||||
d | ||||||||||||||||||
(mm) | (in.) | h | a | e | b | s2 | s1 | g | w | Bi | n | m | (mm) | (in.) | ||||
UCP201 | 12 | ¡@ | 30.2 | 127 | 95 | 38 | 19 | 13 | 12 | 60 | 31.0 | 12.7 | 18.3 | 10 | 3/8 | UC201 | P203 | 0.61 |
UCP201-8 | ¡@ | 1/2 | UC201-8 | |||||||||||||||
UCP202 | 15 | ¡@ | UC202 | |||||||||||||||
UCP202-10 | ¡@ | 5/8 | UC202-10 | |||||||||||||||
UCP203 | 17 | ¡@ | UC203 | |||||||||||||||
UCP204 | 20 | ¡@ | 33.3 | 127 | 95 | 38 | 19 | 13 | 13 | 64 | 31.0 | 12.7 | 18.3 | 10 | 3/8 | UC204 | P204 | 0.66 |
UCP204-12 | ¡@ | 3/4 | UC204-12 | |||||||||||||||
UCP205 | 25 | ¡@ | 36.5 | 140 | 105 | 38 | 19 | 13 | 13 | 71 | 34.1 | 14.3 | 19.8 | 10 | 3/8 | UC205 | P205 | 0.8 |
UCP205-14 | ¡@ | 7/8 | UC205-14 | |||||||||||||||
UCP205-16 | ¡@ | 1 | UC205-16 | |||||||||||||||
UCP206 | 30 | ¡@ | 42.9 | 165 | 121 | 48 | 21 | 17 | 15 | 84 | 38.1 | 15.9 | 22.2 | 14 | 1/2 | UC206 | P206 | 1.3 |
UCP206-18 | ¡@ | 11/8 | UC206-18 | |||||||||||||||
UCP207 | 35 | ¡@ | 47.6 | 167 | 127 | 48 | 21 | 17 | 16 | 93 | 42.9 | 17.5 | 25.4 | 14 | 1/2 | UC207 | P207 | 1.6 |
UCP207-20 | ¡@ | 11/4 | UC207-20 | |||||||||||||||
UCP207-22 | ¡@ | 13/8 | UC207-22 | |||||||||||||||
UCP208 | 40 | ¡@ | 49.2 | 184 | 137 | 54 | 21 | 17 | 17 | 98 | 49.2 | 19.0 | 30.2 | 14 | 1/2 | UC208 | P208 | 2.0 |
UCP208-24 | ¡@ | 11/2 | UC208-24 | |||||||||||||||
UCP209 | 45 | ¡@ | 54.0 | 190 | 146 | 54 | 21 | 17 | 17 | 106 | 49.2 | 19.0 | 30.2 | 14 | 1/2 | UC209 | P209 | 2.2 |
UCP209-26 | ¡@ | 15/8 | UC209-26 | |||||||||||||||
UCP209-28 | ¡@ | 13/4 | UC209-28 | |||||||||||||||
UCP210 | 50 | ¡@ | 57.2 | 206 | 159 | 60 | 22 | 20 | 19 | 113 | 51.6 | 19.0 | 32.6 | 16 | 5/8 | UC210 | P210 | 2.9 |
UCP210-30 | ¡@ | 17/8 | UC210-30 | |||||||||||||||
UCP211 | 55 | ¡@ | 63.5 | 219 | 171 | 60 | 22 | 20 | 19 | 125 | 55.6 | 22.2 | 33.4 | 16 | 5/8¡@ | UC211 | P211 | 3.6 |
UCP211-32 | ¡@ | 2 | UC211-32 | |||||||||||||||
UCP211-34 | ¡@ | 21/8 | UC211-34 | |||||||||||||||
UCP212 | 60 | ¡@ | 69.8 | 241 | 184 | 70 | 25 | 20 | 22 | 138 | 65.1 | 25.4 | 39.7 | 16 | 5/8¡@ | UC212 | P212 | 4.9 |
UCP212-36 | ¡@ | 21/4 | UC212-36 | |||||||||||||||
UCP212-38 | ¡@ | 23/8 | UC212-38 | |||||||||||||||
UCP213 | 65 | ¡@ | 76.2 | 265 | 203 | 70 | 30 | 25 | 25 | 150 | 65.1 | 25.4 | 39.7 | 20 | 3/4 | UC213 | P213 | 5.9 |
UCP213-40 | ¡@ | 21/2 | UC213-40 | |||||||||||||||
UCP214 | 70 | ¡@ | 79.4 | 266 | 210 | 72 | 30 | 25 | 28 | 156 | 74.6 | 30.2 | 44.4 | 20 | 3/4 | UC214 | P214 | 6.8 |
UCP214-44 | ¡@ | 23/4 | UC214-44 | |||||||||||||||
UCP215 | 75 | ¡@ | 82.6 | 275 | 217 | 74 | 30 | 25 | 28 | 162 | 77.8 | 33.3 | 44.5 | 20 | 3/4 | UC215 | P215 | 7.4 |
UCP215-48 | ¡@ | 3 | UC215-48 | |||||||||||||||
UCP216 | 80 | ¡@ | 88.9 | 292 | 232 | 78 | 35 | 25 | 32 | 174 | 82.6 | 33.3 | 49.3 | 20 | 3/4 | UC216 | P216 | 9.0 |
UCP217 | 85 | ¡@ | 95.2 | 310 | 247 | 83 | 40 | 25 | 32 | 185 | 85.7 | 34.1 | 51.6 | 20 | 3/4 | UC217 | P217 | 10.8 |
UCP217-52 | ¡@ | 31/4 | UC217-52 | |||||||||||||||
UCP218 | 90 | ¡@ | 101.6 | 327 | 262 | 88 | 45 | 27 | 34 | 198 | 96.0 | 39.7 | 56.3 | 22 | 7/8 | UC218 | P218 | 13.9 |
UCP218-56 | ¡@ | 31/2 | UC218-56 |
