Unit
No. |

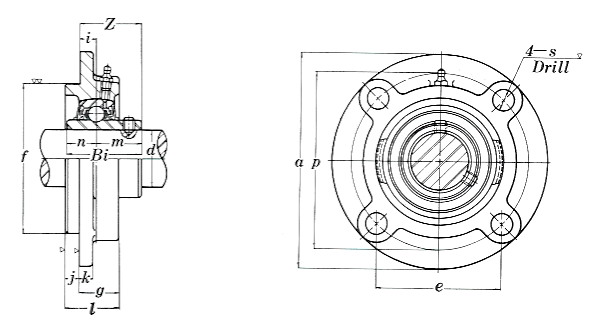

Shaft Dia. | Dimensions (mm) | Bolt
Used |
Bearing
No. |
Housing
No. |
Weight
(kg) |
|||||||||||||||
d | |||||||||||||||||||||
(mm) | (in.) | a | p | e | i | l | s | j | k | g | f | Z | Bi | n | m | (mm) | (in.) | ||||
UCFC201 | 12 | ¡@ | 100 | 78 | 55.1 | 10 | 25.5 | 12 | 5 | 7 | 20.5 | 62 | 28.3 | 31.0 | 12.7 | 18.3 | 10 | 3/8 | UC201 | FC204 | 0.78 |
UCFC201-8 | ¡@ | 1/2 | UC201-8 | ||||||||||||||||||
UCFC202 | 15 | ¡@ | UC202 | ||||||||||||||||||
UCFC202-10 | ¡@ | 5/8 | UC202-10 | ||||||||||||||||||
UCFC203 | 17 | ¡@ | UC203 | ||||||||||||||||||
UCFC204 | 20 | ¡@ | UC204 | ||||||||||||||||||
UCFC204-12 | ¡@ | 3/4 | UC204-12 | ||||||||||||||||||
UCFC205 | 25 | ¡@ | 115 | 90 | 63.6 | 10 | 27 | 12 | 6 | 7 | 21 | 70 | 29.8 | 34.1 | 14.3 | 19.8 | 10 | 3/8 | UC205 | FC205 | 0.95 |
UCFC205-14 | ¡@ | 7/8 | UC205-14 | ||||||||||||||||||
UCFC205-16 | ¡@ | 1 | UC205-16 | ||||||||||||||||||
UCFC206 | 30 | ¡@ | 125 | 100 | 70.7 | 10 | 31 | 12 | 8 | 8 | 23 | 80 | 32.2 | 38.1 | 15.9 | 22.2 | 10 | 3/8 | UC206 | FC206 | 1.3 |
UCFC206-18 | ¡@ | 11/8 | UC206-18 | ||||||||||||||||||
UCFC207 | 35 | ¡@ | 135 | 110 | 77.8 | 11 | 34 | 14 | 8 | 9 | 26 | 90 | 36.4 | 42.9 | 17.5 | 25.4 | 12 | 7/16 | UC207 | FC207 | 1.7 |
UCFC207-20 | ¡@ | 11/4 | UC207-20 | ||||||||||||||||||
UCFC207-22 | ¡@ | 13/8 | UC207-22 | ||||||||||||||||||
UCFC208 | 40 | ¡@ | 145 | 120 | 84.8 | 11 | 36 | 14 | 10 | 9 | 26 | 100 | 41.2 | 49.2 | 19.0 | 30.2 | 12 | 7/16 | UC208 | FC208 | 2.0 |
UCFC208-24 | ¡@ | 11/2 | UC208-24 | ||||||||||||||||||
UCFC209 | 45 | ¡@ | 160 | 132 | 93.3 | 10 | 38 | 16 | 12 | 14 | 26 | 105 | 40.2 | 49.2 | 19.0 | 30.2 | 14 | 1/2 | UC209 | FC209 | 2.6 |
UCFC209-26 | ¡@ | 15/8 | UC209-26 | ||||||||||||||||||
UCFC209-28 | ¡@ | 13/4 | UC209-28 | ||||||||||||||||||
UCFC210 | 50 | ¡@ | 165 | 138 | 97.6 | 10 | 40 | 16 | 12 | 14 | 28 | 110 | 42.6 | 51.6 | 19.0 | 32.6 | 14 | 1/2 | UC210 | FC210 | 2.9 |
UCFC210-30 | ¡@ | 17/8 | UC210-30 | ||||||||||||||||||
UCFC211 | 55 | ¡@ | 185 | 150 | 106.1 | 13 | 43 | 19 | 12 | 15 | 31 | 125 | 46.4 | 55.6 | 22.2 | 33.4 | 16 | 5/8 | UC211 | FC211 | 4.2 |
UCFC211-32 | ¡@ | 2 | UC211-32 | ||||||||||||||||||
UCFC211-34 | ¡@ | 21/8 | UC211-34 | ||||||||||||||||||
UCFC212 | 60 | ¡@ | 195 | 160 | 113.1 | 17 | 48 | 19 | 12 | 15 | 36 | 135 | 56.7 | 65.1 | 25.4 | 39.7 | 16 | 5/8 | UC212 | FC212 | 5.0 |
UCFC212-36 | ¡@ | 21/4 | UC212-36 | ||||||||||||||||||
UCFC212-38 | ¡@ | 23/8 | UC212-38 | ||||||||||||||||||
UCFC213 | 65 | ¡@ | 205 | 170 | 120.2 | 16 | 50 | 19 | 14 | 15 | 36 | 145 | 55.7 | 65.1 | 25.4 | 39.7 | 16 | 5/8 | UC213 | FC213 | 5.6 |
UCFC213-40 | ¡@ | 21/2 | UC213-40 | ||||||||||||||||||
UCFC214 | 70 | ¡@ | 215 | 177 | 125.1 | 17 | 54 | 19 | 14 | 18 | 40 | 150 | 61.4 | 74.6 | 30.2 | 44.4 | 16 | 5/8 | UC214 | FC214 | 6.8 |
UCFC214-44 | ¡@ | 23/4 | UC214-44 | ||||||||||||||||||
UCFC215 | 75 | ¡@ | 220 | 184 | 130.1 | 18 | 56 | 19 | 16 | 18 | 40 | 160 | 62.5 | 77.8 | 33.3 | 44.5 | 16 | 5/8 | UC215 | FC215 | 7.2 |
UCFC215-48 | ¡@ | 3 | UC215-48 | ||||||||||||||||||
UCFC216 | 80 | ¡@ | 240 | 200 | 141.4 | 18 | 58 | 23 | 16 | 18 | 42 | 170 | 67.3 | 82.6 | 33.3 | 49.3 | 20 | 3/4 | UC216 | FC216 | 8.7 |
UCFC217 | 85 | ¡@ | 250 | 208 | 147.1 | 18 | 63 | 23 | 18 | 20 | 45 | 180 | 69.6 | 85.7 | 34.1 | 51.6 | 20 | 3/4 | UC217 | FC217 | 10.3 |
UCFC217-52 | ¡@ | 31/4 | UC217-52 | ||||||||||||||||||
UCFC218 | 90 | ¡@ | 265 | 220 | 155.5 | 22 | 68 | 23 | 18 | 20 | 50 | 190 | 78.3 | 96.0 | 39.7 | 56.3 | 20 | 3/4 | UC218 | FC218 | 13.3 |
UCFC218-56 | ¡@ | 31/2 | UC218-56 |
